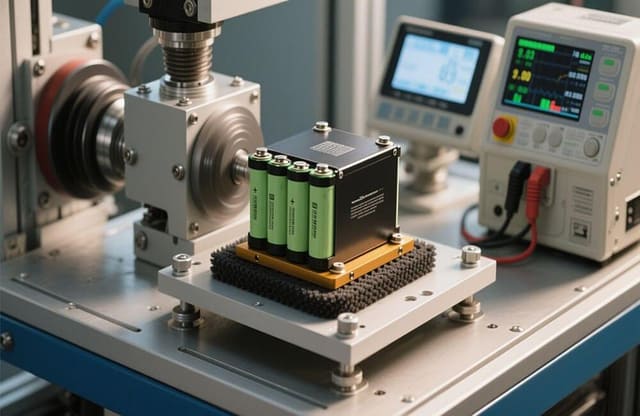

振动测试是一种用于评价产品在受到持续机械振动环境影响时可靠性和稳定性的检测方法。在运输、安装以及长期运行过程中，锂电池、储能设备及电子产品可能受到车辆运输振动、设备运行振动或外部机械扰动影响，导致结构松动、连接失效、性能下降等问题。
通过开展振动测试，可以模拟产品实际应用中的机械振动条件，验证产品结构设计、内部组件固定方式以及功能保持能力。第三方检测机构可根据产品类型、应用环境及相关标准要求制定振动测试方案，对产品机械可靠性进行验证，为企业研发优化、质量控制和认证测试提供客观检测数据。
振动测试检测范围
| 适用对象 | 产品类型 | 服务阶段 | 测试目的或报告用途 |
|---|---|---|---|
| 锂电池及储能产品 | 电芯、电池模组、电池包、储能柜、便携式储能设备 | 研发验证、认证测试、运输评估 | 验证产品在机械振动环境中的结构稳定性和安全可靠性 |
| 电子电气设备 | 控制器、电源设备、通信设备、工业电子产品 | 产品定型、质量检测 | 评估设备长期振动环境下的运行可靠性 |
| 关键零部件 | 连接器、支架、固定组件、结构件 | 材料验证、失效分析 | 分析振动对零部件连接强度和耐久性的影响 |
振动测试适用场景
- 产品研发阶段验证结构设计和固定方案可靠性；
- 锂电池及储能产品运输过程中的机械环境适应性评估；
- 批量生产前进行产品一致性和质量稳定性验证；
- 认证测试过程中满足相关机械可靠性要求；
- 产品运行异常后，通过振动试验分析结构失效原因。
振动测试检测项目
振动测试通过模拟产品在实际运输或工作环境中受到的机械振动作用，对样品施加规定频率、振幅、加速度及持续时间的振动条件，并检测振动前后产品性能变化。
| 检测项目 | 检测内容 | 评价目的 |
|---|---|---|
| 机械振动试验 | 根据标准要求设置振动方向、频率范围、振动强度和持续时间，对样品进行振动加载 | 验证产品承受机械振动环境的能力 |
| 结构可靠性检查 | 检查产品外壳、固定结构、连接部件是否出现松动、裂纹、变形等情况 | 评价产品结构设计稳定性 |
| 电性能验证 | 检测振动前后产品电压、电流、容量、通信状态及运行参数变化 | 确认振动是否影响产品正常功能 |
| 安全性能检测 | 检查电池产品是否出现异常发热、漏液、短路风险或保护功能异常 | 评估机械振动环境下的安全可靠性 |
常见认证项目中的振动测试要求
在锂电池运输及安全认证中，振动测试用于模拟运输过程中的机械振动环境，验证电池系统的结构完整性和电气安全性。以下是UN38.3、UL、CQC及CB认证中的典型技术参数：
- UN38.3认证：电芯和电池牢固安装在振动台上，以正弦波形式从7Hz增加至200Hz再回到7Hz为一个循环（15min对数扫频）。扫频规则为：7Hz起保持1gn最大加速度至18Hz；随后振幅保持0.8mm（总偏移1.6mm）并增加频率直至最大加速度达8gn（约50Hz）；之后保持8gn直至200Hz。其中一个振动方向必须垂直于样品极性，每个电芯需在三个互相垂直方向上各循环12次，每方向3小时，共9小时。试验后开路电压应不低于试验前的90%（完全放完电的电池和电芯除外），且无漏液、无排气、无解体、无破裂及无着火现象。
- UL认证：电池在环境温度20±5℃下进行试验。经受振幅0.8mm（最大总偏移1.6mm）的简谐运动，频率在10Hz～55Hz之间以每分钟1Hz的变化率往返扫描，时间不少于90min～100min。电池需在三个相互垂直方向下测试（若只有两个对称轴，则仅需在垂直于每个对称轴的方向测试）。结果要求不起火、不爆炸、不漏液。
- CQC认证：电池充满电后紧固在振动试验台上进行正弦振动测试。从X、Y、Z三个方向各进行12次循环，每个方向累计振动3小时。圆柱型和纽扣型电池按轴向和径向两个方向进行试验；方型和软包装电池按三个相互垂直方向进行试验。结果要求不起火、不爆炸、不漏液。
- CB认证：电池充满电后紧固在振动试验台上进行正弦振动测试。从X、Y、Z三个方向各进行12次循环，每个方向累计振动3小时。结果要求不起火、不爆炸、不漏液。
振动测试对锂电池及储能产品的重要性
锂电池和储能系统通常由多个电芯、连接组件、控制模块以及结构件组成，产品在运输或运行过程中容易受到持续机械振动影响。如果结构固定设计不足，可能造成连接松动、电气性能异常甚至安全隐患。
通过振动测试，可以提前发现产品结构设计、装配工艺以及防护方案中的薄弱环节，为产品优化提供数据支持，提高产品在复杂运输和使用环境中的可靠性。
振动测试相关标准依据
振动测试标准需要根据产品类型、应用环境以及认证要求进行选择。不同领域产品对于振动频率范围、测试方向、持续时间以及判定要求存在差异。
| 标准编号 | 标准名称 | 适用范围 |
|---|---|---|
| IEC 60068-2-6 | 《环境试验 第2-6部分：试验方法Fc：振动（正弦）》 | 适用于电子、电气产品正弦振动环境可靠性试验 |
| GB/T 2423.10 | 《环境试验 第2部分：试验方法 试验Fc：振动（正弦）》 | 适用于国内电子设备机械振动测试 |
| UN 38.3 | 《联合国危险货物运输试验和标准手册 第3部分第38.3节：锂电池运输测试》 | 适用于锂电池运输过程中的振动安全测试 |
振动测试检测流程
-
需求确认：
根据产品类型、应用环境和测试目的确认振动测试要求。 -
方案制定：
结合适用标准确定振动方向、频率范围、测试时间及评价指标。 -
样品安装：
按照测试要求将样品固定于振动试验设备，确保测试状态符合要求。 -
振动测试：
按照设定参数开展机械振动试验，并记录测试过程中的状态变化。 -
结果分析：
对测试前后产品性能、结构状态及安全指标进行综合评价，形成检测报告。
振动测试与产品可靠性验证
振动测试不仅能够验证产品是否满足当前设计要求，也能够帮助企业发现生产装配、结构设计以及材料选择方面潜在的问题。
对于需要长期运行或远距离运输的锂电池和储能产品，机械可靠性直接影响产品使用寿命和安全表现。通过标准化振动测试，可以为企业质量管理和产品改进提供科学依据。
总结
振动测试通过模拟产品实际应用中的机械振动环境，对结构稳定性、电气性能和安全状态进行综合验证，是产品可靠性评价的重要检测项目。规范开展振动测试，有助于企业降低机械环境导致的故障风险，提高产品整体质量稳定性。
